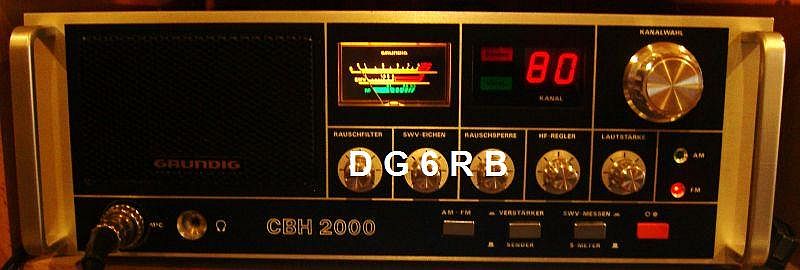

Grundig CBH-2000 Umbau auf 80 Kanäle
(in das Bild klicken für detailierte Informationen)
![](pictures/CIMG3723.JPG)
Dieser Umbau darf nur von lizensierten Funkamateuren gemacht und das Gerät im 10m Band betrieben werden.

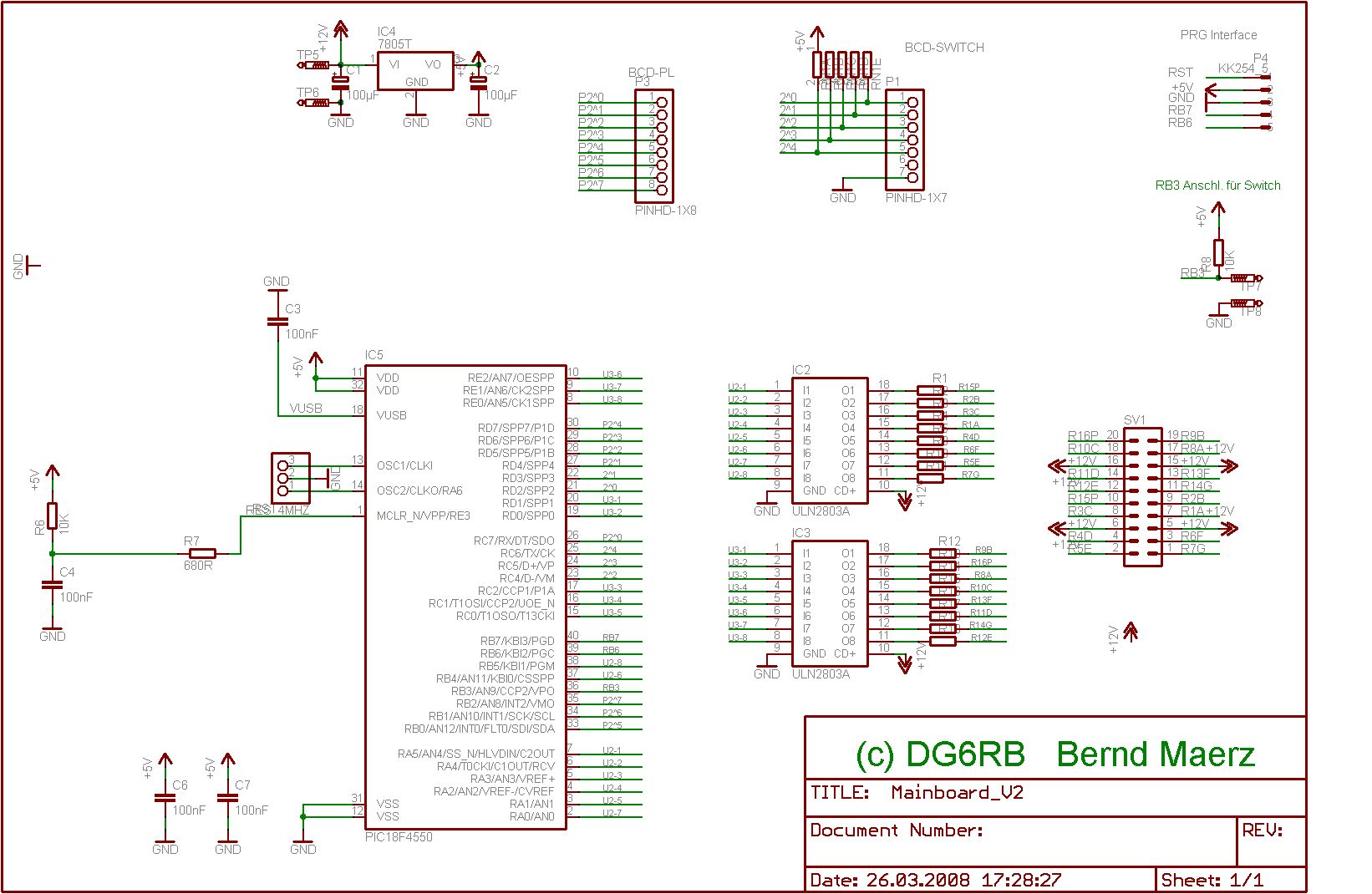

Schaltplan Hauptplatine (mit rechter Maustaste anklicken --> Grafik speichern unter ...)
![Schematic Mainboard](pictures/Mainboard_Schematic.jpg)

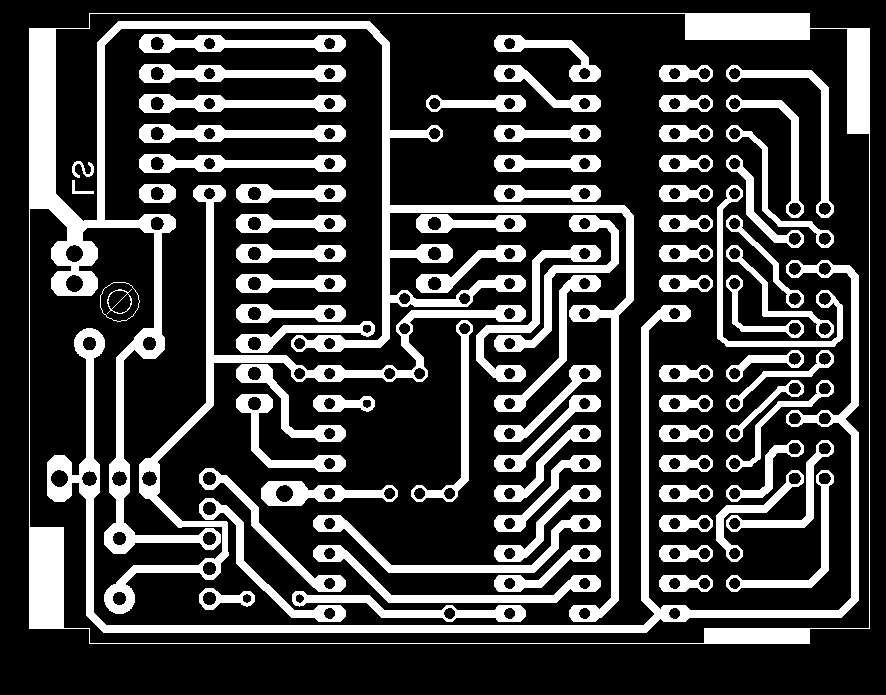

Layout Hauptplatine (mit rechter Maustaste anklicken --> Grafik speichern unter ...)
![Mainboard Mono](pictures/Mainboard_Mono.bmp)

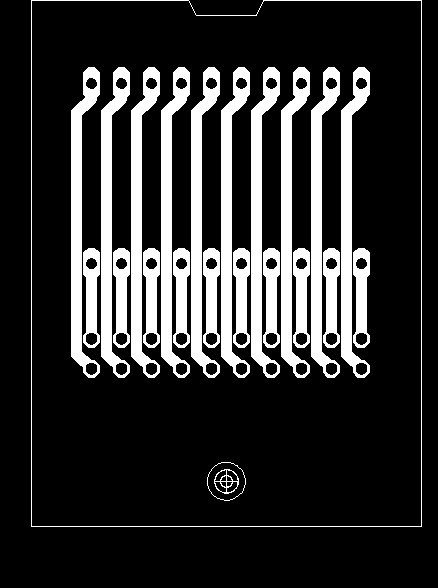

Layout Display (mit rechter Maustaste anklicken --> Grafik speichern unter ...)
![Display Mono](pictures/Display_MONO.bmp)
|
